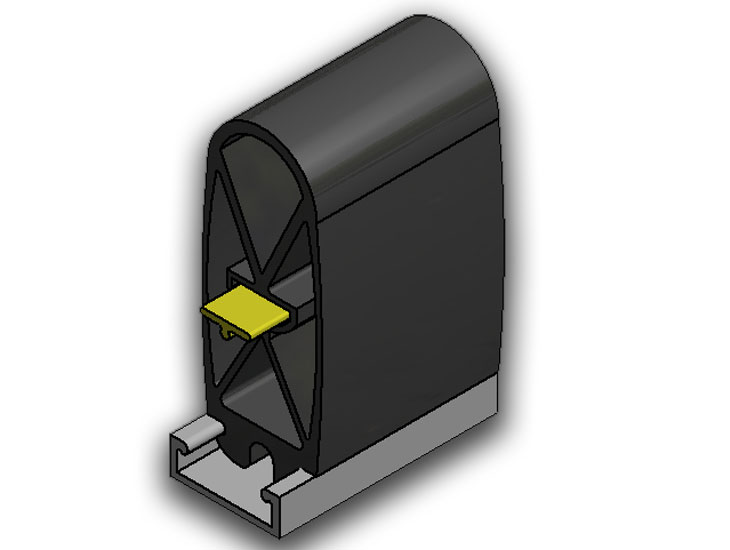

Bordo sensibile tipo PS-500

La serie PS-500 rappresenta la sezione di bordi più grande della gamma Proswitch, e può essere applicata su macchinari o organi in movimento di dimensioni medio-grandi. La serie PS-500 è particolarmente adatta ad essere applicata su grandi tratti da proteggere, su parti in rapido spostamento, o in lento azzeramento di velocità dopo l’arresto di motori o azionatori.

Descrizione generale

La serie PS-500 ha il pregio di avere un angolo di sensibilità molto ampio, nonostante le sue dimensioni elevate, caratteristica ottimale se confrontata ai bordi di pari dimensione presenti sul mercato. I bordi di sicurezza tipo PS-500 sono caratterizzati da un elevato valore di overtravel, che consente di attutire urti o schiacciamenti provocati dalle parti in movimento.

Posizione del sensore e finitura

Giunzione angolata tipo GA

Questa lavorazione prevede la giunzione angolata di 2 bordi con la parte sensibile verso l'alto o verso il basso, si deve tuttavia considerare una zona inattiva complessiva di 15- 30 mm a seconda della tipologia del profilo del bordo, in ogni caso si può rendere attivo anche l'angolo stesso cosi di non avere alcuna zona non sensibile alla pressione lungo l'intero bordo

Giunzione angolata tipo GE

Questa giunzione angolata di 2 bordi prevede la parte sensibile verso l'esterno, si deve tuttavia considerare una zona inattiva complessiva di 15- 30 mm a seconda della tipologia del profilo del bordo, in ogni caso si può rendere attivo anche l'angolo stesso cosi di non avere alcuna zona non sensibile alla pressione lungo l'intero bordo

Giunzione angolata tipo GI

Quest'ultima tipologia di giunzione angolata di 2 bordi prevede la parte sensibile verso l'interno, si deve tuttavia considerare una zona inattiva complessiva di 15- 30 mm a seconda della tipologia del profilo del bordo, in ogni caso si può rendere attivo anche l'angolo stesso cosi di non avere alcuna zona non sensibile alla pressione lungo l'intero bordo

Applicazioni

Su sportelli automatizzati

Molte macchine presentano degli sportelli scorrevoli automatizzate che consentono l'introduzione e l'uscita di materiale da lavorare costituendo un potenziale pericolo per chi lavora nei pressi, ragion per cui i bordi sensibili trovano largo utilizzo in tali applicazioniUtilizzando il bordo Tipo PS-100

Su porte scorrevoli

Le porte industriali automatizzate data la loro molle rappresentano un serio pericolo in caso di schiacciamento e quindi si rende necessario metterli in sicurezza onde evitare danni al personale che li attraversaUtilizzando il bordo Tipo PS-200

Su coperchi automatici

Per esigenze lavorative molte macchine presentano coperchi a movimentazione automatica che potrebbe schiacciare arti o dita cusando gravi danni, i bordi sensbili di sicurezza applicati in questi casi servono ad evitare incidenti.Utilizzando il bordo Tipo PS-100

Veicoli AGV

I veicoli AGV stanno incrementando la loro presenza nell'industria in generale, possiedo molti sensori di presenza ma come ulteriore grado di sicurezza i bordi sensili sono una valida risorzaUtilizzando il bordo Tipo PS-400

Su impianti per disabili

Per agevolare gli spostamenti di persone con handicap Utilizzando il bordo Tipo PS-500
